當前位置:*頁>>產品展示>>流量計系列>>靶式流量計>>一體化靶式流量計

一體化靶式流量計

一體化靶式流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-BS
  • 測量范圍:0.1~55800m3/h
  • 精度等級:0.5級、1.0級
  • 公稱通徑:DN15-DN2000
  • 適用介質:液體,氣體
  • 工作壓力:0.6~42MPa
  • 工作溫度:-200~+500℃
  • 供電方式:24VDC 3.6V鋰電池
  • 訂貨號:SXT338213DCV
一體化靶式流量計產品概述
LB/BS-KM型智能靶式流量計已廣泛應用于半水煤氣、焦?fàn)t煤氣、重油、渣油計量、瀝青、液體石蠟、甲苯、硫酸、天然氣、甲烷氯化物、煙道氣、污水、純凈水等以及其它特殊介質的計量,解決了多年來業內疑難流量計量。
智能靶式流量計于六十年代開始應用于工業流量測量,主要用于解決高粘度、低雷諾數流體的流量測量,先后經歷了氣動表和電動表兩大發展階段,LB/BS-KM系列智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上,采用了*新型電容力傳感器作為測量和敏感傳遞元件, 同時利用了現代數字智能處理技術而研制的一種新式流量計量儀表。
采用電容式力傳感器的是該新型產品真正實現高精度、高穩定性的關鍵核心,徹底改變了原有應變式靶式流量計溫漂大,抗過載(沖擊)能力差,存在靜態密封點等種種限制,不但發揮了智能靶式流量計原有的技術優勢,同時又具有與容積式流量計相媲美的測量準確度,加之其特有的抗干擾、抗雜質性能,除能替代常規流量所能測量的流量計量問題,尤其在小流量、高粘度、易凝易堵、高低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。

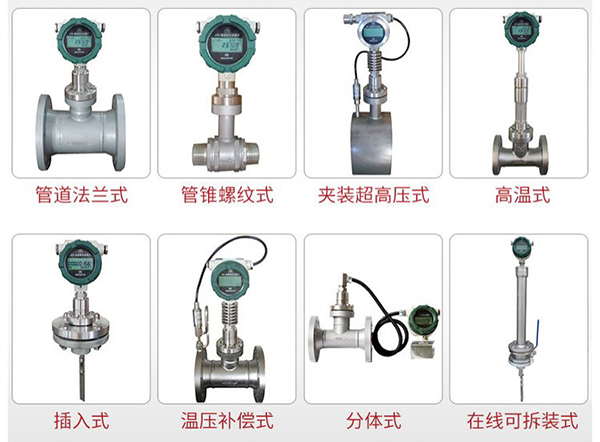

一體化靶式流量計產品分類圖


一體化靶式流量計工作原理
當介質在測量管中流動時,因其自身的動能與靶板產生壓差,而產生對靶板的作用力,使靶板產生微量的位移,其作用力的大小與介質流速的平方成正比,靶板所受的作用力經靶桿傳遞,使傳感器的彈性體產生微量變化,從而打破貼片電容組成的電橋平衡。產生與流量在靶板上作用力對應的電壓信號:由流體流量特征的影響,流量與電橋產生的電壓的平方成正比。
一體化靶式流量計工作原理圖


一體化靶式流量計產品特點

·整臺儀表在設計中無可動部件,插入式結構,拆卸方便;
·可選用多種防腐及耐高低溫材質(如哈氏合金,鈦等);
·整機可做成全密封無死角(焊接形式) ,無任何泄漏點,可耐 42MPa 高壓;
·儀表內設自檢程序,故障現象一目了然;
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠;
·可就地采用干式標定方法,即采用砝碼掛重法。單鍵操作可完成標定;
·具有多種安裝方式供選擇,如選擇在線插入式,安裝費用低;
·具有一體化溫度、壓力補償,直接輸出質量或標方;
·具有可選小信號切除、非線性修正、濾波時間可選擇;
·能準確測量各種常溫、高溫 500 度、低溫-200 度工況下的氣體、液體流量;
·計量準確,精度可達到 0.2%;
·重復性好,一般為 0.05~0.08%,測量快速;
·壓力損失小,僅為標準孔板的 1/2△P 左右;
·抗干擾,抗雜質能力特強;
·可根據實際需要更換阻流件(靶片)而改變流量范圍;
·低功耗電池現場顯示,能在線直讀示值,示屏可同時讀取瞬時和累積流量及百分比棒圖;
·安裝簡單方便,*易維護;
·多種輸出形式,能遠傳各種參數;
·抗震動性強,一定范圍內可測脈動流;


一體化靶式流量計產品參數

1、口徑:DN15~DN3000mm
2、靶式流量計公稱壓力:0.6~42MPa
3、工況溫度:-200℃~+500℃
4、精度:±0.2~±1.5%FS
5、靶式流量計量程比:1:10
6、殼體:碳鋼;不銹鋼(或按用戶要求協商提供)
7、供電方式:內置3.6VDC鋰電池(兩年換一次,不帶信號輸出);外供24VDC(帶信號輸出)
8、靶式流量計輸出信號:4~20mA二線制;脈沖0~1000HZ;RS232/RS485(或按用戶要求協商提供)
9、防護等級:IP65;IP67
10、靶式流量計防爆標志:本安型ExiallCT4;隔爆型ExdllCT4
11、執行標準:Q/BET05-06
12、表頭顯示:累積流量;瞬時流量;工況溫度;工況壓力(溫壓補償式才有);棒狀滿量程百分比;故障自檢
13、連接法蘭:國標(GB/T)系列;化工(HG)系列;機械(JB/T)系列;亦可按客戶要求協商制作
14、典型應用:氣體類:(煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等);液體類:(重油、石蠟、瀝青、硫 酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝 酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等);蒸汽(蒸汽流量計)類:(過熱蒸汽、飽和蒸汽);

一體化靶式流量計分類
一體化靶式流量計分類對照表
一體化靶式流量計工作現場圖
