測蒸汽的流量計,蒸汽管道用什么流量計

點擊次數:1829 發布時間:2021-01-07 15:49:08
測蒸汽的流量計概述
渦街流量計是采用壓電應力式傳感器,性能可靠性高,可在-20℃~+250℃的流體溫度范圍內工作。工作壓力損失較小,量程范圍寬,對空氣測量量程比可達30比1,渦街流量計測量技術成熟的產品。具備了模擬標準信號、數字脈沖信號輸出,可以與計算機等數字系統配套使用,是一種比較先進、理想的測量儀器。
渦街流量計廣泛用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質,精度高,在測量流體體積流量時不受流體密度、壓力、溫度、粘度等參數的影響,可靠性高,維護量小,能長期穩定。

測蒸汽的流量計主要技術參數:
1、公稱通徑:15,25,40,50,65,80,100,125,150,200,250,300,(200~2000插入式)  非標產品可根據用戶要求特殊定做。
2、公稱壓力(MPa):DN15-DN200  4.0(>4.0協議供貨),DN250-DN300  1.6(>1.6協議供貨) 。
3、介質溫度(℃):壓電式:-40~260,-40~320;電容式:  -40~300,  -40~400,-40~450(協議訂貨)。
4、本體材料:儀表外殼采用鋁合金,1Cr18Ni9Ti,(其它材料協議供貨)。
5、允許振動加速度:壓電式:0.2g;電容式:1.0~2.0g。
6、精確度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS。
7、范圍度:1:6~1:30。
8、供電電壓:傳感器:+12V  DC,+24V  DC;變送器:+12V  DC  ,+24V  DC;電池供電型:3.6V電池。
9、輸出信號:方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA。
10、壓力損失系數:符合JB/T9249標準 Cd≤2.4。
11、防護等級:普通型IP65 ;潛水型  IP68。
12、環境條件:溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa。
13、適用介質:氣體、液體、蒸汽 。
14、傳輸距離:三線制 脈沖輸出型:≤300m,兩線制標準電流輸出型  (4~20mA):負載電阻≤750Ω。
15、信號線接口:內螺紋M20×1.5。
16、現場液晶雙行顯示(溫度補償型)方式:可循環顯示溫度、壓力、瞬時流量、累積流量等參數。

測蒸汽的流量計選型表:
型    譜 說    明
KMLUG   渦街流量儀表
檢測 B   壓電式傳感器
方式 E   電容式傳感器
連接方式 1 僅對滿管型 法蘭連接型
2 僅對滿管型 法蘭卡裝型
3 僅對插入型 簡易插入型
4 僅對插入型 球閥插入型
測量介質 2   液體
3 氣體
4 蒸汽
公稱通徑 2   DN25
…              單位:mm
30 DN300
使用環境 P   普通型
B 防爆型
輸出信號 1 脈沖輸出
2 4~20mA電流輸出,液晶顯示
3 RS-485通訊
4 電池供電,不帶溫度、壓力補償
5 溫壓補償一體,4~20mA電流輸出型
6 溫壓補償一體,電池供電型

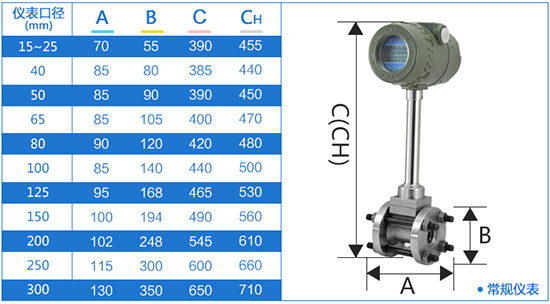

測蒸汽的流量計尺寸



測蒸汽的流量計的性能特點:
1、可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響;
2、不受溫度、壓力的影響,同時不易堵,不易卡,不易結垢,耐高溫,高壓;
3、安全防爆,適用于惡劣環境;
4、無可動部件、無孔洞縫隙設計,產品無磨損、耐臟污,無須機械維修,使用壽命長;
5、采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
6、溫壓補償一體化設計;
7、電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
8、同時顯示流量值與累計流量值,不必輪流切換;
9、采用抗振動探頭,有效消除外界振動影響;
10、采用分體式信號轉換器,電纜*長100米;
11、量程比寬達20:1;
12、儀表整體結構設計合理,動態測量范圍寬,壓力損失??;
13、表體采用不銹鋼材質,可適用于腐蝕性介質的測量;
14、現場液晶顯示,脈沖、4~20mA輸出或485通迅,可與工業自動化系統連接。

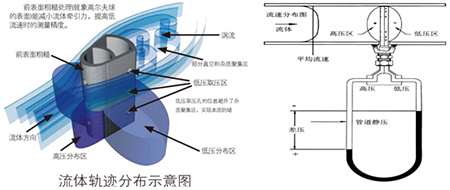

測蒸汽的流量計測量原理:
KM-LUG型渦街流量計工作原理是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時,它的兩側就形成了交替變化的兩排旋渦,這種旋渦被稱為卡門渦街。在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比,并給出了頻率與流速的關系式:
f = St × V/d    式中:
f 渦街發生頻率 (Hz)
V 旋渦發生體兩側的平均流速(m/s )
St 斯特羅哈爾系數(常數)
這些交替變化的旋渦就形成了一系列交替變化的負壓力,該壓力作用在檢測探頭上,便產生一系列交變電信號,經過前置放大器轉換、整形、放大處理后,輸出與旋渦同步成正比的脈沖頻率信號(或標準信號)。

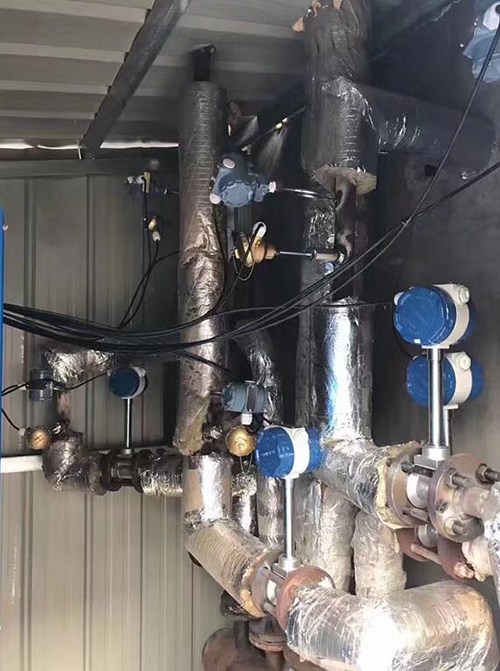

測蒸汽的流量計使用選擇及應用:
1、為了使用方便,電池供電型采用微功耗高新技術,采用鋰電池供電可不間斷運行一年以上,節省了電纜和顯示儀表的采購安裝費用,可就地顯示瞬時流量、累積流量等。

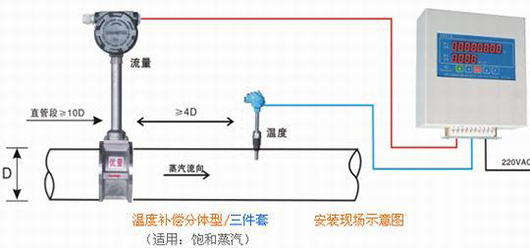

2、溫度補償一體型渦街流量計還帶有溫度傳感器,可以直接測量出飽和蒸汽的溫度并計算出壓力,從而顯示飽和蒸汽的質量流量。
3、溫壓補償一體型帶有溫度、壓力傳感器,用于氣體流量測量可直接測量出氣體介質的溫度和壓力,從而顯示氣體的標況體積流量。
4、廣泛應用于石油、化工、冶金、機械、造紙,以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

測蒸汽的流量計對直管段的要求
傳感器對安裝點的上下游直管段有一定要求,否則會影響測量精度。
若傳感器安裝點的上游有>15°漸縮管,傳感器上游應有不小于15D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游有>15°漸擴管,傳感器上游應有不小于18D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游有90°彎并沒有或T形接頭,傳感器上游應有不小于20D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游在同一平面上有二個90°彎頭,傳感器上游應有不小于25D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游在不同平面上有二個90°彎頭,傳感器上游應有不小于40D的等徑直管段,下游應有不小于5D的等徑直管段。
流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處,若必須安裝在傳感器的上游,傳感器上游應有不小于50D的等徑直管段,下游應有不小于5D的等徑直管段。
