壓力變送器怎么接線

點擊次數:2912 發布時間:2020-11-19 07:40:42

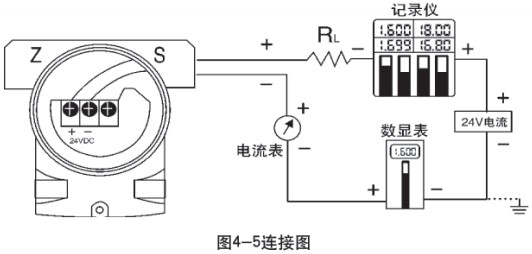

信號端子設置在電氣盒的一個獨立艙內。在接線時,可擰下接線側的表蓋。左面的端子是信號端子,右面的端子是指示表連接圖端子(見圖4-5)。右面端子上的電流和信號端子上的電流一樣,都是4~20m A D C。電源是通過信號線接到變送器的,不需要另外的接線。
信號線可采用雙絞線。在電磁干擾較嚴重的場合,建議使用屏蔽導線,并妥善接地。信號線不要與其它電源線一起穿金屬管或放在同一線槽中,也不要在強電設備附近通過。
變送器電氣殼體上的穿線孔,應當密封或者塞?。ㄓ妹芊饽z),以避免電氣殼內潮氣積聚。如果穿線孔不密封,則安裝變送器時,應使穿線孔朝下,以便排除液體。
信號線可以浮空或在信號回路中任何一點接地,變送器外殼可以接地或不接地。
因為變送器通過電容耦合接地,所以檢查絕緣電阻時,不能用高于100V的兆歐表,電路檢查應采用不大于45V的電壓。
6.1快速采樣計算機的濾波方法

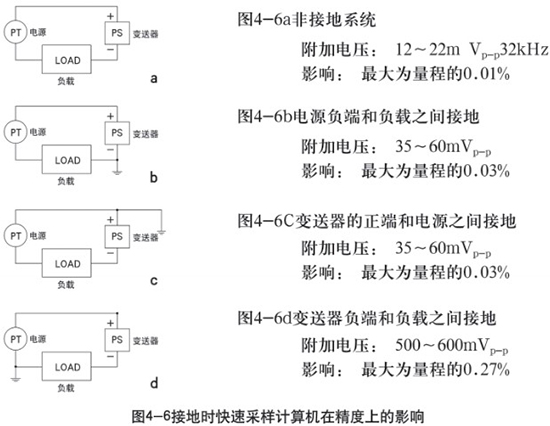

電容傳感器要求用交流電流去檢測電容信號,交流電流由一個32kHz頻率的振蕩器產生。該電流通過傳感器中的測量電容耦合至變送器殼體。因為這種耦合方式,會使負載上可能出現一個交變干擾信號,其大小取決于所選擇的接地的方式(見圖4-6)。
在負載上出現的這個交流附加電壓是一種高頻噪音信號,對大多數儀表是沒有影響的,但是當計算機采樣周期較短時,如按圖4-6d的電路接線,則計算機會檢測到一個較大的噪音信號,為了濾除這一噪音信號,必須在負載兩端接一個1uF大電容或一個32kHz頻率的LC濾波器。計算機的連接和接地方法如圖4-6a圖4-6d所示時,噪音電壓的影響不明顯,所以不需加濾波器。
