浮子液位計的結構和工作原理
點擊次數:2772 發布時間:2021-02-24 14:11:02

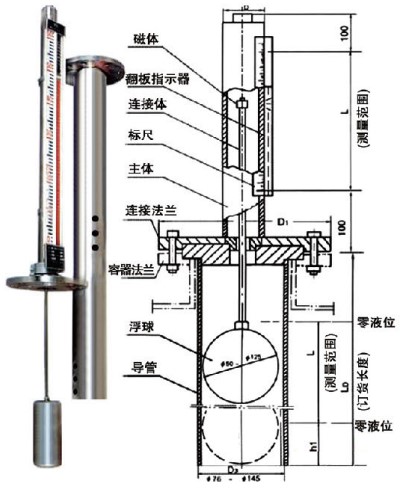

頂裝浮子液位計工作原理
原理:根據浮力原理和磁性耦合原理而制成的,當被測容器內的液位上下變化時帶動浮球,并通過與之相連的連桿上端的永久磁鋼上下移動,經磁性藕合而使顯示器中的翻柱翻轉。當液位上升,翻柱由白色轉為紅色,當液位下降時翻柱由紅色轉為白色,紅白界位處就為容器內介質液位的實際高度,從而實現液位自動跟蹤顯示。

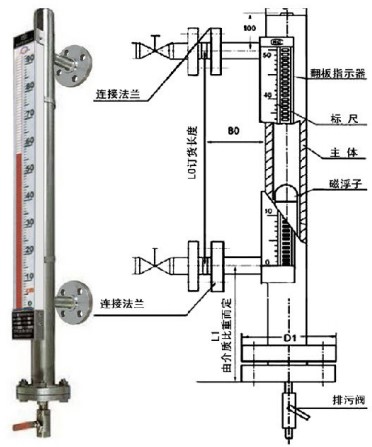

側裝浮子液位計工作原理
液位計是利用其內部的磁性浮子隨液位變化產生的磁位移,使得液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降時,由紅色轉為白色,紅色始終表示液位的高低。
