液體轉子流量計的流量指示與電信號輸出由指示器完成。指示器有M8、M9、和特殊定制M7型三種型式，M9型指示器，按防爆形式又可分為普通型、本安型。M8為防爆型。

M8、M9型智能顯示器能實現的功能有：指針就地指示+4~20mA遠傳輸出，指針就地指示+4~20mA遠傳輸出+液晶顯示（同時顯示瞬時和累積流量），指針就地指示+4~20mA遠傳輸出（HART通訊）+液晶顯示，指針就地指示+上下限報警（報警點可調）+液晶顯示，指針就地指示+機械式上下限報警（報警點可調），脈沖輸出等功能。指示器的本安型標志為ExiaIICT6，隔爆型標志為ExiaIICT4~6，隔爆型M8指示器更能同本安型。選M9型本安指示器時，需配LB930、LB906等安全柵。

M8、M9型指示器的上述功能由安裝在外殼內的磁傳感器、MCU微處理器及相應的功能電路所構成的ESD-II智能型磁耦合變送器完成，該變送器有一個雙行顯示的液晶顯示屏，只須四鍵即可完成人機對話，用于參數的修改和子菜單的進入。

指針就地指示+上下限報警（報警點可調）+液晶顯示，指針就地指示+機械式上下限報警（報警點可調），上限報警設置范圍為50~100%，下限報警設置范圍為0~50%，報警回差設置范圍為0~5%，當繼電器輸出外接LB889安全柵時可構成本安防爆系統。

M8、M9型指示器可提供脈沖輸出功能，對應流量0~100%輸出為0~1KHZ。外接LB865安全柵可構成本安防爆系統。

M8、M9型指示器接線面板隨版本更新，面板將有所不同，屆時產品面板為實物為準。

注1：當按本安型防爆要求接線時，請結合相關安全柵的接線方法

注2：24VDC供電與脈沖輸出不共地

注3：電池供電，使用專用電源插口，無遠傳輸出，其他功能同遠傳型規格，M8、M9指示器均支持電池供電功能。

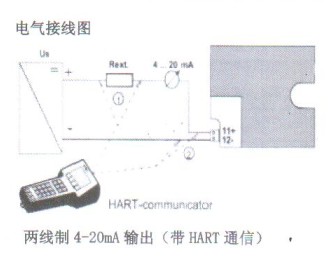

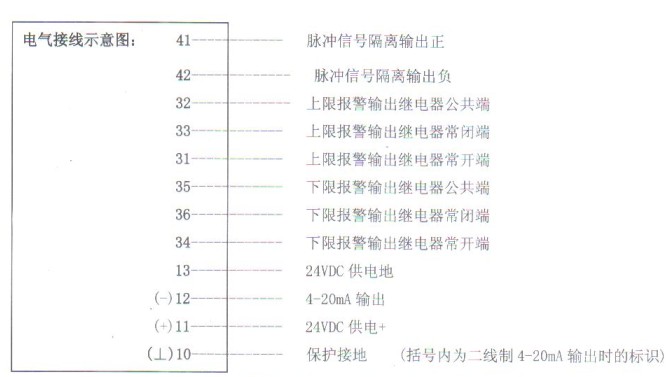

液體轉子流量計電氣接線圖：
