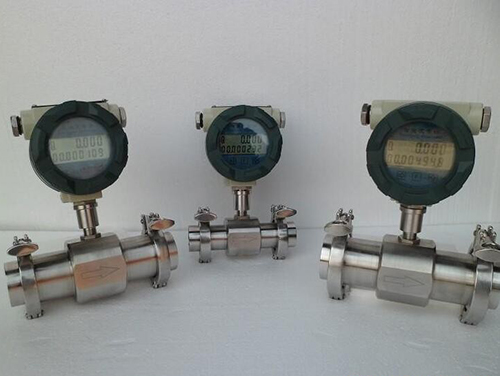

dn10渦輪流量計概述

LWGY系列渦輪流量計基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

渦輪流量計與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。

渦輪流量計適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。

如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。

dn10渦輪流量計工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

式中：

f--脈沖頻率[Hz]

k--傳感器的儀表系數[1/m3]，由校驗單給出。

Q--流體的瞬時流量（工作狀態下）[m3/h]

3600--秒時換算系數

每臺傳感器的儀表系數由制造廠填寫在檢定**中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

dn10渦輪流量計基本參數

執行標準：渦輪流量傳感器（JB/T9246-1999）

儀表口徑及連接方式：4、6、10、15、20、25、32、40、50、65、80采用螺紋連接

精度等級：±1%R、±0.5%R、±0.2%R（需特制）

量程比：1:10；1:15；1:20

傳感器材質：304不銹鋼、316（L）不銹鋼等

使用條件：介質溫度：-20℃～+120℃

環境溫度：-20℃～+60℃

相對濕度：5%～90%

大氣壓力：86Kpa～106Kpa

信號輸出功能：脈沖信號、4～20mA信號

通訊輸出功能：RS485通訊、HART協議等

工作電源：外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。

信號線接口：基本型：豪斯曼接頭或自帶三芯線纜；

防爆型：內螺紋M20*1.5

防爆等級：ExiaIICT4或ExdIIBT6

防護等級：IP65或更高（可訂制）

dn10渦輪流量計產品特點

1、無可動部件，長期穩定，結構簡單便于安裝和維護;

2、高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

3、重復性好，短期重復性可達0.05%～0.2%

4、輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；

5、可獲得很高的頻率信號（3～4kHz），信號分辨力強；

6、范圍度款，中大口徑可達1:20，小口徑為1:10；

7、結構緊湊輕巧，安裝維護方便，流通能力大；

8、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

9、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;

10、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

dn10渦輪流量計流量范圍表


dn10渦輪流量計外形尺寸參數



dn10渦輪流量計選型
