管道外夾流量計
- 品*:JKM/凱銘儀表
- 型號:JKM-1158S
- 測量范圍:0-10000m3/h
- 精度等級:±1.5% ±1.0%
- 公稱通徑:DN25~DN1200
- 適用介質:自來水 醇 海水 純水
- 工作壓力:1.6MPa
- 工作溫度:-40℃~160℃
- 供電方式:24VDC
- 訂貨號:LNU827438CED
管道外夾流量計概述

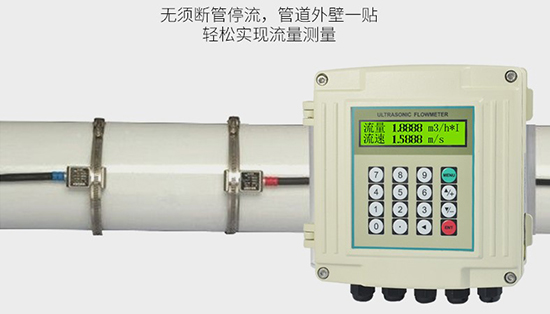

水資源專用外夾式超聲波流量計是金湖凱銘儀表有限公司生產的一款應用廣泛、通用經濟型、外夾式、時差法超聲波流量計。它具有非常簡單的安裝方式,無需破管、無需停水,使客戶輕松實現靈活的管道流量測量。產品還可以配備永久安裝夾具,無需日常維護,長期提供可信、無飄移的測量。它采用了*先進的數字相關技術和智能自適應聲波技術,使它的測量穩定性更加突出。同時,它使用的聲聚焦**技術,使產品在連續測量時的信號接收與品質上得到顯著增強。
管道外夾流量計特點
①陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐性液體的測量。使用金屬粘接劑,粘接更加牢固,使用溫度可達160℃,特別適于聲傳感器,使傳感器的工程實用性大大提高。
②微功耗、數字化設計。整機采用微功耗硬件及軟件設計,對超聲波信號進行數字發射、數字接收和數字分析,達到了全面的數字化設計,整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
③卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術,保證準確的計量功能。另外設計了先進的管理功能,該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
④靈活的維護性能。采用換向自適應技術,使該系列儀表能夠自動消除側量過程的零點誤差,并能夠在維修過程中任意更換轉換器和傳感器,不影響側量準確度。
⑤漢字化技術。儀表的數據輸入和側量過程顯示全部漢字化,使操作者不使用說明書即可操作。
管道外夾流量計技術參數
1、測量原理:超聲波流量計傳播時差原理。雙CPU并行工作,4字節浮點運算。測量周期500ms每秒2次。
2、信號輸入:可輸入5路電流信號,精度0.1%。(如:溫度、壓力、液位等信號)。
3、信號輸出:電流輸出:4-20mA或0-20mA等,阻抗0-1KΩ,浮空,精度0.1%;
4、頻率信號:12~9999Hz之間任選OCT輸出;
5、脈沖信號:正、負、凈流量及熱量累計脈沖,繼電器及OCT輸出;
6、報警信號:繼電器及OCT輸出,近20種源信號可選;
7、通訊接口:全功能RS232串行接口,可選配RS485或CAN總線方式。
8、其他功能:流量日、月、年累積功能;上斷電時間、流量管理功能;故障自診斷功能;遙控網絡工作方式;
9、電纜長度:SYY75屏蔽型電纜,單根可以加長至500米
10、管道材質:鋼、不銹鋼、鑄鐵、水泥管、PVC、鋁、銅等一切質地密致管道,允許有襯里
11、直管段:上游≥10D,下游≥5D,距泵出口≥30D(D是指管徑)
12、測量介質:水、海水、食用油、原油、酸堿液、啤酒等能傳導聲波的均勻液體
13、介質溫度:-30~150℃
14、通徑范圍:DN15~DN6000
15、流速范圍:0~±32m/s
16、測量精度:優于±1%(是國內為數不多能達到此精度的超聲波流量計)
17、電源:AC220V或DC8-36V或AC7-30V
18、功耗:小于2W(國內同種機型中功耗*?。?/div>
19、重量:3Kg
管道外夾流量計傳感器的選擇
主機用于掛墻式安裝,應用于大多數非特殊要求場合使用。
選擇不同的外夾式傳感器,適用于口徑DN32~DN6000mm。

管道外夾流量計安裝注意事項







管道外夾流量計安裝注意事項
1、選點原則
外夾式超聲波傳感器安裝應避開時鐘6點、12點的位置,以免管道底部沉淀物或管道上部的氣泡、氣穴引起信號衰減。充分考慮管內壁結構狀況,盡量選擇無結垢的管段進行測量,能完全滿足時,需把結垢考慮為襯里以求得到較好的測量準確度。

2、測量距離選擇

3、安裝傳感器
超聲波流量計傳感器常用Z V W方式進行安裝

Z字安裝法
一般Z字方式是在100mm以上的管道上使用,它有時被稱為直接法。

V字安裝法
V方式安裝傳感器是常用的方法,一般建議在20-300的管道上使用,它有時被稱為反射法。

W字安裝法
W方式通常被用在10-100的管道上

3、接線方法
